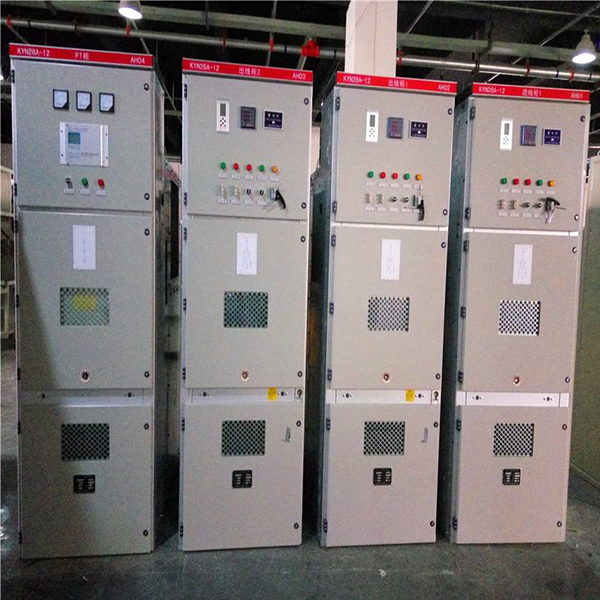

智能内蒙古配电柜中电力监控系统的设计及应用：智能配电柜是一种综合采集所有能源数据的配电柜，为终端能源监测系统提供高精度测量数据，通过显示单元，实时反映电力参数及电能质量数据，并通过数字通讯至后台控制系统，以达到对整个配电系统的实时监控和运行质量的有效管理，而电力监控系统作为当今配电产业智能化的发展趋势，是配电自动化控制非常重要的组成部分，主要功能包括：数据采集和显示、数据记录、导出、现场设备运行状况实时显示、记录等。本文以某电器公司智能配电柜电力监控管理系统为例，提出利用触摸屏和智能仪表、电动机保护器及断路器模块等设计一套智能智能电力监控管理系统应用于配电柜进线、馈线、出线回路中，呼和浩特配电柜厂家对配电柜各个回路用电设备运行参数及运行状况实现实时监测、管理。

1项目介绍：电力监控系统能够通过使用电力仪表来监测各回路设备的用电情况，通过集中采集显示终端来实时显示、存储，并能够导出一个工作周期的数据，便于进行系统和电力数据分析，内蒙古配电柜能够为配电柜提供分析设备运行状况及用电情况的依据，本智能配电柜电力监控系统项目基于用户对现场配电柜进线、馈线、出线回路设备及用电情况监控的需求，采用昆仑通态触摸屏TPC1062K与安科瑞智能仪表PZ72L-E4/KC、PZ80L-E4/KC及电动机保护器ARD2F-100A/CKQ，实现对智能配电柜的进线、馈线、出线回路用电设备运行过程中三相电压、电流、有功功率、无功功率、视在功率、电能数据的实时监测显示、数据存盘、导出功能，实时显示回路的通断状态，并对电机设备的过载、不平衡、欠载、接地等故障进行故障报警与记录，既能保证智能配电柜的正常运行，又能对配电柜的进线、馈线、出线回路实时监控管理。

2用户需求：通过对配电柜进行监测管理，了解设备的运行状况及用电情况，对所设计的电力监控系统提出以下需求：

实时显示:进线柜：通过触摸屏实时采集进线柜回路智能仪表PZ80L-E4/KC电压、电流、内蒙古配电柜功率及电能等数据，直观的显示出总电源进线柜的负荷用电情况；馈线柜：主要采集馈线柜回路电压、电流、功率及电能参数，便于用户实时了解外部所需电源的用电状况；出线柜：通过PZ72L-E4/KC交流仪表采集出线柜单个回路的交流电流、电压、功率等参数，内蒙古配电箱并利用电动机保护器ARD2F对出线回路电机进行数据监测和保护曲线分析:实时显示各个电气柜的电流（或功率）实时曲线趋势图；事件报警:实现进线柜、馈线柜、出线柜电压、电流、功率、频率、功率因数等参数的越限报警；电能管理:完成对回路各仪表的电力参数集抄功能，可查询历史时刻各回路的有功功率值、无功功率值、用电量（KWH）、功率因素、每相电流及电压值，报表存储时间最短为1S，并自动生成符合客户管理需求的用电报表，报表能够在触摸屏上实现电能实时查询；数据导出:实现各仪表电力参数按照客户要求的时间进行自动、手动导出，内蒙古配电柜导成Excel形式到U盘，供客户对电能统计、打印。
