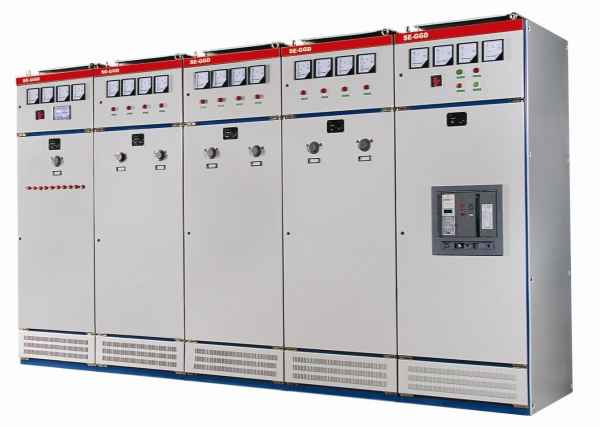

一、内蒙古配电柜总配电柜（柜）下设400A-630A具备防护作用的DZ20型全透明塑壳断路器做为电源总开关，分开设定4-8路选用具备防护作用DZ20系列产品160A-250A全透明塑壳断路器，配置DZ20L（DZ15L）全透明漏电保护器或LBM-1系列产品做为漏电保护开关，使之具备欠压保护、负载、短路故障、走电、断相维护作用，另外配置电表、电流表、电流计、2组电流量互盛器。漏电保护开关的额定值走电姿势电流量与额定值走电姿势時间的相乘不超30mA.S。采用额定值走电姿势电流量75-150mA，额定值走电姿势時间超过0.1S不大于0.2S，其姿势時间为廷时姿势型。

二、分配电柜1含照明灯具控制回路分配电柜（驱动力控制回路与照明灯具控制回路分开配电设备）

下设200A-250A具备防护作用的DZ20系列产品全透明塑壳断路器做为电源总开关（与总配电柜分开设定隔离开关相一致）；选用DZ20或KDM-1型全透明塑壳断路器做为驱动力分开、照明灯具分开自动开关；各配电设备控制回路选用DZ20或KDM-1全透明塑壳断路器做为自动开关；PE线联线地脚螺栓、N线布线地脚螺栓依据具体必须配备。

分配电柜平面图2没有照明灯具控制回路分配电柜

6-8控制回路分配电柜平面图

三、配电箱（按一机一闸一漏一箱设定）

（一）地泵等设备驱动力配电箱：下设KDM1或DZ20（160A之上380V）系列产品全透明塑壳断路器做为自动开关，配备DZ20L系列产品全透明漏电保护器或LBM-1系列产品漏电保护器；PE线端子排为3个布线地脚螺栓。

（二）施工电梯等机器设备驱动力配电箱

（三）3.0KW下列用电量机器设备配电箱：下设DZ20（20-40A、380V）或SE,KDMI系列产品全透明塑壳断路器做为自动开关，配备DZ15LE（20-40A）或LBM1系列产品全透明漏电保护器，PE线端子排为4个布线地脚螺栓。

（四）5.5KW之上用电量机器设备配电箱：内蒙古配电柜依据所控制系统短路容量挑选自动开关及漏电保护器。自动开关为DZ20（SE或KDM1）系列产品全透明塑壳断路器，漏电保护器为DZ15L系列产品全透明系列产品漏电保护器；PE线布线地脚螺栓为3个。

（五）照明灯具配电箱：下设KDM1—T/2(20-40A)隔离开关，配备DZ15L—20-40/290漏电保护器，PE线地脚螺栓为3个。

注：配电箱中漏电保护器务必挑选额定值走电姿势电流量不超30mA,额定值走电姿势時间不超0.1S，电水流量断、电感式电机质保商品。

总配电柜中漏电保护器应取用配电设备维护用商品。

四、高低压配电室布局应合乎以下规定：

（一）配电箱反面的实际操作安全通道总宽，单排布局或双排背靠背布局不低于1.5m，双排零距离布局不低于2m；

（二）配电箱后边的维护保养安全通道总宽，单排布局或双排零距离布局不低于0.8m，双排背靠背布局不低于1.5m，某些地址有房屋建筑构造凸起的地区，则此点安全通道总宽可降低0.2m；

（三）配电箱侧边的维护保养安全通道总宽不低于1m；

（四）高低压配电室的顶棚与路面的间距不少于3m。

六、配电柜搭建应合乎以下规定：

（一）移动式配电柜、配电箱壳体定位点与路面安全距离1.4--1.6m。便携式壳体与路面安全距离0.8—1.6m。配电柜、配电箱应安置在牢固、平稳的支撑架上。

（二）配电柜、内蒙古配电柜配电箱在房屋建筑跌落半经或塔重臂转动半经内的务必做两层安全防护棚，并采用防护对策。
