呼和浩特配电柜详解,以及各种应用种类

2020-10-12

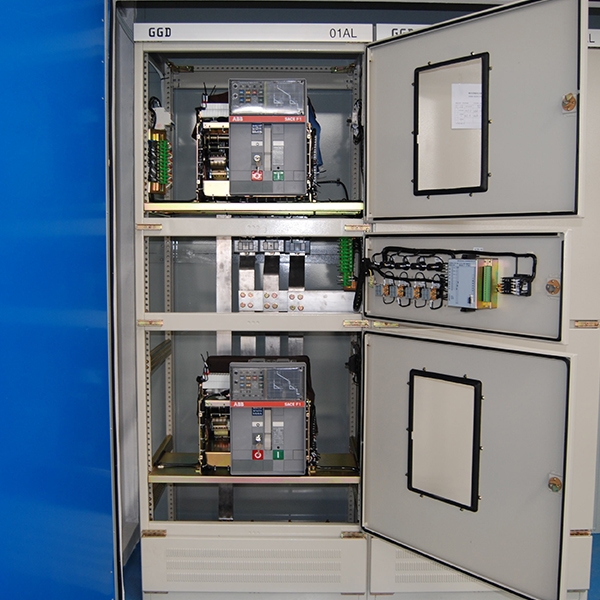

开关柜:由一次设备和二次设备按照一定的线路方案组装而成的成套配电设备,用于控制和保护线路和设备。呼和浩特配电柜可分为固定式和手车式,根据进出线电压等级可分为高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。开关柜的结构类似,主要分为母线室、断路器室、二次控制室(仪表室)、馈线室,每个房间一般用钢板隔离。内部元件包括:母线(汇流条)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。

从应用的角度来看:

1.进线柜:也称呼和浩特配电柜,用于接收来自电网(从进线到母线)的电能,一般配有断路器、CT、PT、隔离刀等部件。出线柜,也称为馈线柜或配电柜,是用于分配电能(从母线到每个出线口)的设备。一般还安装了断路器、CT、PT、隔离刀等部件。

2.母线联络柜。又称母线分断柜,用于连接两段母线(从母线到母线)。在单母线分段和双母线系统中,经常使用母线接线,以满足用户选择不同运行方式的要求,或保证在故障时有选择地切除负荷。PT柜的电压互感器柜通常直接安装在母线上,检测母线电压,实现保护功能。电压互感器PT、隔离刀、熔断器、避雷器主要安装在内部。

3.隔离柜。用于隔离两端母线或隔离受电设备和供电设备。它可以为操作员提供一个可视的端点,以方便维护和检修操作。由于隔离柜不具备分断和接负荷电流的能力,与其配套的断路器闭合时不可能推拉隔离柜的手车。在一般应用中,需要在呼和浩特配电柜断路器的辅助触点和隔离手动开关之间设置联锁,以防止操作人员误操作。
