呼和浩特配电柜厂家对配电柜、桥架施工工艺详解

2021-12-18

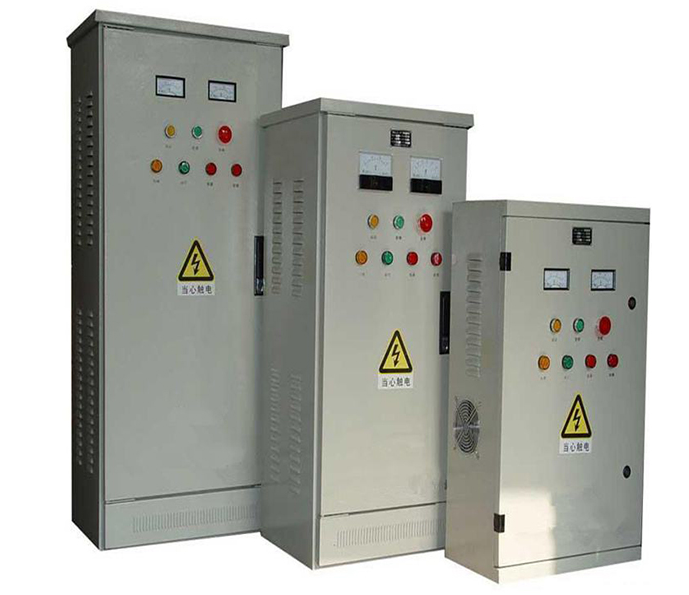

呼和浩特配电柜厂家配电柜安装,落地式配电柜应安装在10#槽钢基础上,严禁箱体直接安装在砖砌体上。为防止有水房间及地下室积水对配电箱造成损坏,有水房间及地下室内安装的落地式配电柜下一定要做200mm高的砖支墩及槽钢底座。砖支墩用实心砖,外抹灰,要美观。配电箱内应张贴有完整和准确的系统图,系统图表面应压塑。系统图放置在配电箱门上设置的塑料或铁质卡槽内。

配电箱内各电气回路应用标签将回路编号.及名称标记正确、齐全,标记字体要求为宋体。严禁用笔将回路标示直接标记在电气元件上,配电箱箱壳接地。孔洞预留,穿楼板桥架孔洞预留应采用模板制作的矩形木盒预留,严禁采用泡沫块预留。呼和浩特配电柜厂家电话标准做法适用于水平安装的截面宽度大于等于300mm的电缆桥架。水平安装的电缆桥架三通处支架做法

桥架内电缆敷设排列整齐,水平敷设的电缆,首尾两端、转弯两侧及每隔50~10m处设固定点:桥架内大于45°倾斜敷设的电缆每隔2m处设固定点。敷设于垂直桥架内的电缆固定点间距1m。金属电缆桥架的跨接接地:非镀锌金属电缆桥架,不论是否设置了通长接地扁钢,均需要安装黄绿双色BVR-4mm2或截面积不小于4mm2的镀锡铜编织带接地跨接线。

跨接线压线处细部做法:桥架跨接线连接要注意:用抓垫、平垫或把喷塑桥架的漆刮掉再用平垫、弹簧垫压紧。注意垫片及顺序及螺栓外露的长度及接地标识、螺栓的位置。严禁用连接螺栓固定跨接线。穿墙电缆桥架防火封堵:先固定1块防火隔板,用防火胶泥等塞填满电缆与桥架之间及电缆桥架与墙洞之间的问隙,然后用另一块防火隔板密封。

随着结构板面模板的施工,由班组长或经验丰富的施工人员,呼和浩特配电柜厂家依据电气施工图纸(固化图)在模板上用油漆标记灯头盒、开关和插座等的位置,其中灯头盒应标记布管的方位,以便后期布管施工。
