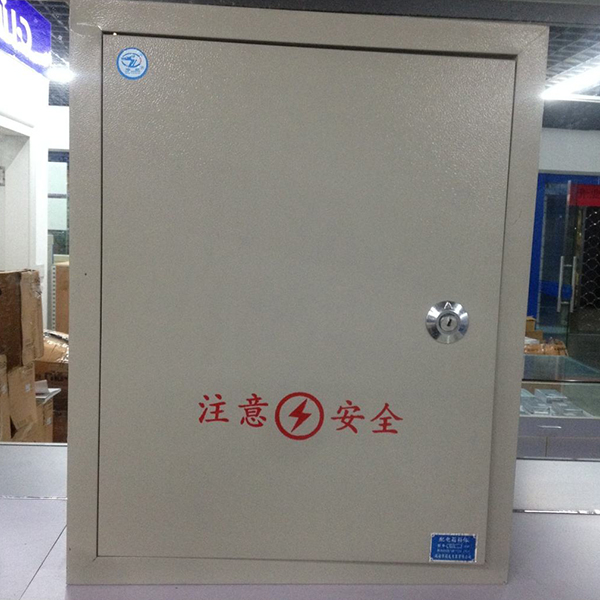

配电箱

产品属性

  • 所属分类:配电箱
  • 产品编号:1564798486
  • 浏览次数:0
  • 发布日期:2019-09-16
  • 产品概述
  • 性能特点
  • 技术参数

内蒙古配电箱电气设备的安装:1)配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上,然后整体紧固在配电箱箱体内,金属板与配电箱体应作电气连接。2)配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上,不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。3)配电箱、开关箱内的工作零线应通过接线端子板连接,并应与保护零线接线端子板分设。4)配电箱、开关箱内的连接线应采用绝缘导线,导线的型号及截面应严格执行临电图纸的标示截面。各种仪表之间的连接线应使用截面不小于2.5mm2的绝缘铜芯导线,导线接头不得松动,不得有外露带电部分。5)各种箱体的金属构架、金属箱体,呼和浩特配电柜厂家金属电器安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零,保护零线应经过接线端子板连接。

配电箱使用的8点说明:1、用途:XL-21 、XRM101 系列配电箱,适用于户内三相五线制低压配电系统中,额定电压为交流220/ 380V、额定电流为16A~630A 及以下、额定频率50Hz,作为接受和分配电能使用。产品具有防漏电、防浪涌、过载、短路保护等功能。可应用于大户型住宅、别墅、写字楼等民用建筑,商场、酒店等商用设施以及工矿企业、体育场馆、医院、学校等公共场所。

2、使用条件:环境温度: -15℃~+45℃, 24h 内平均温度不超过+35℃。 内蒙古配电箱大气条件:空气清洁,内蒙古配电柜较高温度为+45℃时相对湿度不得超过50%。在较低温度时, 允许有较大的相对湿度。例如+20℃时相对湿度为90%。但因考虑到由于温度的变化,有可能会偶然地产生适度的凝露。污染等级: 3。 海拔高度:安装场地的海拔不得超过2000m。 应安装在无剧烈震动和冲击及其不足以腐蚀电器元件的场所。安装位置应水平,倾斜度不超过5o。特殊使用条件:如果配电箱在异于上述规定的正常使用条件下使用,用户应在订货时提出并与公司协商一致。

3、型号编制说明

4、使用特点:XL-21 、XRM101 系列配电箱(以下简称配电箱)箱体采用优质冷轧钢板通过焊接成型、强度好,箱体不变形、不开裂,内蒙古配电箱金属表面磷化处理后采用静电粉末喷涂进行防护,抗腐蚀能力强。元件安装组装后全部为绝缘导线或母排配线,元件通过滑动板导轨与安装板连接、部分产品可带电更换开关;配套新型PE、N 专用端子,接线简单、安全可靠。箱面框采用防护性能较好的二层门形式、为一体式抽出结构。箱面可采用斜边面框与公司产品保持风格一致,并可实现外观套色需要。元件安装组与箱面框整体装配,通过抽出式结构实现深度调节功能。箱体可根据用户要求设计进出线敲落孔。

5、主要技术参数:额定工作电压: 220/380V、额定绝缘电压: AC250/690V、额定冲击耐受电压: 6KV/8KV

、额定频率: 50Hz、额定电流: 16A~630V

6、包装、储运、安装、使用及维修:产品整体运输时按公司《包装、储运的一般要求》执行。在箱芯箱面组与箱体分体运输时, 箱面框背靠背两两配对, 通过螺钉将甲面框导轨与乙面框支架紧固连接运输。配电箱在安装前应放置于干燥、清洁的库房中妥善保管。

安装:安装前先将面板内螺钉拧下,取下面板,并拆下盘芯。根据接线需要将箱体开孔以备引入导线。 内蒙古配电箱将墙内的穿线管插入箱体内出头5mm,并将箱体嵌入墙内。箱体不能凸出或凹进墙面。 将盘芯按原位装好。分别将电源线和用电设备的导线按要求分别正确接入电气元件内上下插口,并将螺钉拧紧,具有足够的持久压力。接地应可靠连接。安装接线完毕,应根据系统图检查接线是否正确。用螺钉将面板固定, 调整开关高度及左右位置, 并将二层覆板试开闭2~4 次,开关手柄凸出二层门不大于8mm。检查开关手柄操作是否灵活可靠。

维修:配电箱应由专业人员进行维修。更换主开关务必先切断电源,但可带电更换支路开关。

内蒙古配电箱
