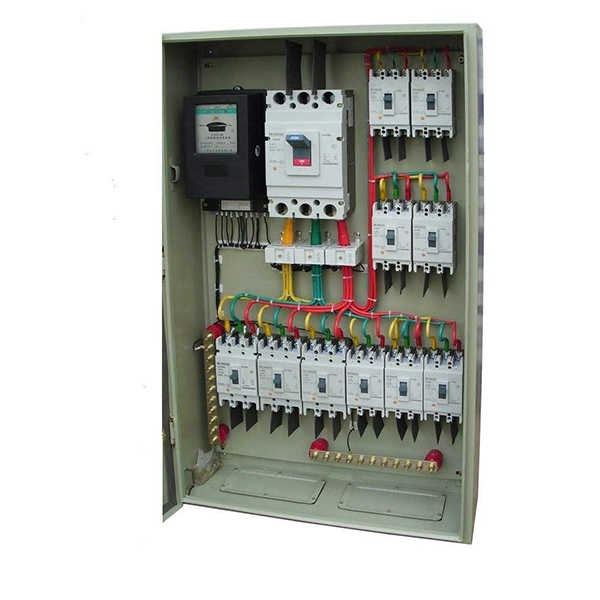

配电箱
产品属性
- 所属分类:配电箱
- 产品编号:1564799125
- 浏览次数:0
- 发布日期:2019-09-16
- 产品概述
- 性能特点
- 技术参数
建筑电气,内蒙古配电箱内怎么布线?配电设备布置安装有哪些要求? ?一、建筑低压配电布线的技术要求:1.低压配电设备布置的要求(1)变电所低压配电室的配电设备布置,应符合国家标准《10kV及以下变电所设计规范》的规定。配电室的位置应靠近用电负荷中心。(2)配电室内除本室需用的管道外,不应有其他的管道通过。室内管道上不应设置阀门和中间接头;水、气管道与散热器的连接应采用焊接。配电屏的上方及电缆沟内不应敷设水、气管道。
(3)落地式配电箱(柜)的底部宜抬高,室内宜高出地面50mm以上,室外应高出地面200mm以上。内蒙古配电箱底座周围应采取封闭措施,并应能防止鼠、蛇类等小动物进入箱内。 (4)同一配电室内并列的两段母线,当任一段母线有一级负荷时,母线分段处应设防火隔断措施。当高压及低压配电设备设在同一室内时,且两者有一侧柜顶有裸露的母线,两者之间的净距不应小于2m。(5)成排布置的配电屏,其长度超过6m时,屏后的通道应设两个出口,内蒙古配电柜并宜布置在通道的两端,当两出口之间的距离超过15m时,应增加出口数量。成排布置的配电屏,其屏前和屏后的通道最小宽度应符合规定。
箱内电器元件设置
1)电器元件要求:配电箱、开关箱内电器元件必须可靠、完好,严禁使用破损、不合格电器。电器产品进场时必须审验生产(制造)许可证、产品合格证、产品说明书、出厂检验记录。
2)安装要求:配电箱、开关箱内的电器(含插座)应先安装在金属或非木质阻燃绝缘电器安装板上,然后方可整体紧固在配电箱、开关箱箱体内。内蒙古配电箱金属电器安装板与金属箱体应做电气连接。配电箱、开关箱内电器(含插座)应按其规定位置紧固在电器安装板上,不得歪斜和松动。配电箱、开关箱的箱体尺寸应与箱内电器的数量和尺寸相适应,箱内电器安装板板面电器安装尺寸可按规范确定。
3)箱内电器元件设置:①总配电箱:总配电箱内电器元件设置根据漏电断路器在总路或支路具体有两种配置:一种配置:总路隔离开关、总路漏电断路器、分路隔离开关、分路断路器。第二种配置:总路隔离开关、总路断路器、分路隔离开关、分路漏电断路器。以上两种配置任选其一,箱内还应装设电压表、电流表、电度表及其它需要的仪表。专用电能计量仪表的装设应符合当地供电管理部门的要求。装设电流互感器时,呼和浩特配电柜厂家其二次回路必须与保护零线有一个连接点,且严禁断开电路。②分配电箱:分配电箱中的电器应具有控制和保护两种功能,控制功能有隔离、正常接通与分断功能,保护功能有短路、过载等。其电器配置如下:总路隔离开关,总路断路器;分路隔离开关,分路断路器。③开关箱:电器元件配置:开关箱必须装设隔离开关、断路器或熔断器,以及漏电保护器。当漏电保护器同时具有短路、过载、漏电保护功能时,可不装设断路器或熔断器。隔离开关应采用分断时具有可见分断点,能同时断开电源所有极的隔离电器,并应设置于电源进线端。当断路器具有可见分断点时,可不另设隔离开关。
开关箱中具体配置如下:隔离开关,漏电断路器。内蒙古配电箱的电器要求:开关箱中的隔离开关只可控制照明电路和容量不大于3.0kw的动力电路,但不应频繁操作,容量大于3.0kw的动力电路应采用断路器控制,操作频繁时还应附设接触器或其它启动控制装置。开关箱中各种开关电器的额定值和动作整定值与其控制用电设备的额定值和特性相适应。漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧,且不得用于启动电气设备的操作。
