配电柜

您当前的位置 : 首 页 > 产品中心 > 配电柜

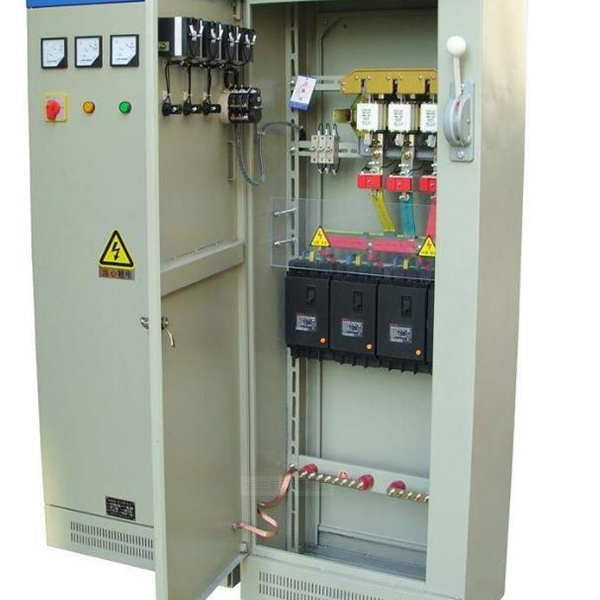

配电柜

产品属性

  • 所属分类:配电柜
  • 产品编号:1564801585
  • 浏览次数:0
  • 发布日期:2019-09-16
  • 产品概述
  • 性能特点
  • 技术参数

内蒙古配电柜的日常维护和检修:1) 检查电柜周围环境,利用温度计,湿度计,记录仪检查周围温度-10°C~+50°C,周围湿度90%以下,是否冻结。2) 检查全部装置是否有异常振动,异常声音3) 检查电源电压主回路电压是否正常4) 拆下变频器接线,将端子R, S, T, U, V, W一齐短路,用DC500V级兆欧表测量它们与接地端子间的绝缘电阻。应在5M欧以上,加强紧固件,利用观察观察元件是否有发热的迹象。5) 检查端子排是否损伤,导体是否歪斜,导线外层是否破损。6) 检查滤波电容器是否泄漏液体,是否膨涨,用容量测定器测量静电容应在定额容量的85%以上;检查继电器动作时是否有“Be,Be”声音,触点是否粗糙、断裂;检查电阻器电阻器绝缘物是否有裂痕,确认是否有断线。7) 检查变频器运行时,各相间输出电压是否平衡;进行顺序保护动作试验、显示、保护回路是否异常。8) 检查冷却系统是否有异常振动、异常声音,连接部件是否有松脱。

一次回路布线:1) 一次配线应尽量选用矩形铜母线,当用矩形母线难以加工时或电流小于等于100A 可选用绝缘导线。内蒙古配电柜接地铜母排的截面面积=电柜进线母排单相截面面积×1/2

接地母排与接地端子:

2) 汇流母线应按设计要求选取,主进线柜和联络柜母线按汇流选取,分支母线的选择应以自动空气开关的脱扣器额定工作电流为准,呼和浩特配电柜厂家如自动空气开关不带脱扣器,则以其开关的额定电流值为准。对自动空气开关以下有数个分支回路的,如分支回路也装有自动空气开关,仍按上述原则选择分支母线截面。如没有自动空气开关,比如只有刀开关、熔断器、低压电流互感器等则以低压电流互感器的一侧额定电流值选取分支母线截面。如果这些都没有,还可按接触器额定电流选取,如接触器也没有,内蒙古配电柜最后才是按熔断器熔芯额定电流值选取。

主回路的走线:

3) 铜母线载流量选择需查询有关文档,聚氯乙烯绝缘导线在线槽中,或导线成束状走行时,或防护等级较高时应适当考虑裕量。

4) 母线应避开飞弧区域。

5) 当交流主电路穿越形成闭合磁路的金属框架时,三相母线应在同一框孔中穿过。接线不规范,必须把进入线槽的大电缆外层都剥开,把所有导线压进线槽

6) 电缆与柜体金属有摩擦时,需加橡胶垫圈以保护电缆。

7) 电缆连接在面板和门板上时,需要加塑料管和安装线槽。柜体出线部分为防止锋利的边缘割伤绝缘层,必须加塑料护套。

8) 柜体内任意两个金属零部件通过螺钉连接时如有绝缘层均应采用相应规格的接地垫圈, 内蒙古配电柜并注意将垫圈齿面接触零件表面,以保证保护电路的连续性。

9) 当需要外部接线时,其接线端子及元件接点距结构底部距离不得小于200mm,内蒙古配电箱且应为 连接电缆提供必要的空间。

10) 提高柜体屏蔽功能,如需要外部接线,出线时,需加电磁屏蔽衬垫,柜体孔缝要求为求缝长或孔径小于λ / (10~100)。如果需要在电柜内开通风窗口,交错排列的孔或高频率分布的网格比狭缝好,因为狭缝会在电柜中传导高频信号。柜体与柜门之间的走线,必须加护套,否则容易损坏绝缘层。柜门没有接地。柜门走线必须加线槽。

内蒙古配电柜
