配电柜

您当前的位置 : 首 页 > 产品中心 > 配电柜

配电柜

产品属性

  • 所属分类:配电柜
  • 产品编号:1564803376
  • 浏览次数:0
  • 发布日期:2019-09-16
  • 产品概述
  • 性能特点
  • 技术参数

呼和浩特配电柜厂家低压配电柜GGD、GCS、GCK和MNS开关使用的区别:最近有朋友问小编一些关于低压配电柜GCS、GCK、MNS、GGD等的一些问题,都是一些锁碎的小问题,自己这么多年通过一点一点学习积累,觉得也没有什么难度,只是需要时间去慢慢沉淀。仔细想了想,还是写篇文章,也许能在工作中帮助到他们,也分享给大家,其中错误和不足的地方欢迎大家批评指正。概括的话有以下几点:GGD是固定柜,GCK、GCS、MNS是抽屉柜。GCK和MNS柜架结构都采用C型材,标准模数E=25mm;GCS柜架结构采用KS型材,标准模数E=20mm。GCK柜和GCS、MNS柜抽屉推进机构不同;GCS柜只能做单面操作柜,柜400/600/800/1000/1200mm,GCS原始设计大电流只能做到4000A;GCK 柜深800/1000mm,额定电流可至6300A;MNS柜可以做双面操作柜,柜深600/800/1000mm,可做到6300A。

1.固定柜:GGD是固定柜,固定柜是不说模数的(只有抽屉柜或固定分隔柜用模数来表示,这个后面再说),GGD交流低压开关柜具有机构合理,呼和浩特配电柜厂家安装维护方便,防护性能好,分断能力高等优点,缺点是回路少,内蒙古配电箱单元之间不能任意组合且占地面积大,不能与计算机联络。

2.抽屉柜:GCK、GCS、MNS都是抽屉柜,说到抽屉柜,要先明白一个概念,那就是模数E,模数E=有两个值,一个为20mm,一个为25mm。目前抽屉柜柜体一般用两种型材来加加工,一种是KS型材,这种型材的E=20mm;另一种是C型材,E=25mm。因为柜高为2200mm,放抽屉的有效高度(即抽屉的高度)为1800mm,因此这二种型材的GCK都可以装9层抽屉,因8E(E=20时)=160,8E(E=25时)=200都小于1800的有效高度。以E=25为例说明...8E/4=200/4(意思是200高的空间布置4个抽屉,宽度为150),8E/2=200/2(意思是200高的空间布置2个抽屉宽度为300),8E=抽屉高度为200宽度为600,12E=抽屉高度为300宽度为600,16E=抽屉高度为400宽度为600,20E=抽屉高度为500宽度为600,24E =抽屉高度为600宽度为600

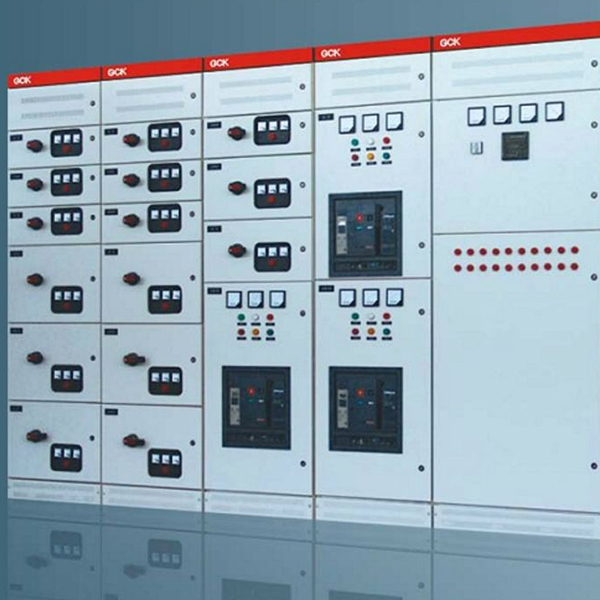

 GCK开关柜:GCK柜体外形尺寸:宽度:400/600/800/1000/1200mm、深度:800/1000mm、高度:2200/2300mm。呼和浩特配电柜厂家但是有一点需要注意,当主母线额定电流为6300A时,主母线系统为双层母线系统,柜高采用2300mm,其余柜高均为2200mm。主母线额定电流为5000A及以下时,GCK成套设备可容纳功能单元有效高度为72E(E=25mm),可以布置9层1单元(8E)出线回路。主母线额定电流为6300A时,GCK成套设备可容纳功能单元有效高度为64E(E=25mm),内蒙古配电柜即可以布置8层1单元出线回路。同一柜体的功能单元可全部为抽屉安装或固定安装,亦可混装。功能单元室以6E或8E为最小高度模数。当以6E为最小高度模数时,在72E的安装高度下,可装配12个功能单元抽屉。当以8E为最小高度模数时,在72E的安装高度下,可装配9个功能单元抽屉。抽屉单元标准回路设计有9种规格等级:8E /4、6E/2、8E /2、6E、8E、12E、16E、20E、24E。固定分隔单元标准回路设计有4种规格等级:6E、8E、16E、24E。呼和浩特配电柜厂家抽屉回路的推进机构有三种:XJG8(H1)手摇式推进机构、XSL手拉式推进机构、XJG8(H2)手摇式电操专用推进机构。 MNS开关柜:MNS系统框架采用C形骨架,标准模数E=25mm;MNS柜外形尺寸(高x宽x深)2200mmx400/600/800/1000/1200mmx600/800/1000mm;抽屉组件的标准规格为8E/4、8E/2、4E、6E、8E、12E、16E、20E、24E。注意,4个8E/4或2个8E/2组件可以水平安装在600宽的装置小室内,组件高度为8E(200mm)但是,4E、6E、8E、12E、16E、20E、24E的单个组件就需要600mm宽的装置小室,组件的高度就是组件规格所要求的尺寸。

GCS开关柜:GCS的框架由E=20mm的KS型材组装而成;GCS柜外形尺寸(高x宽x深)2200mmx400/600/800/1000/1200mmx/800/1000mm;抽屉单元高度的模数为160mm,分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。

呼和浩特配电柜厂家
