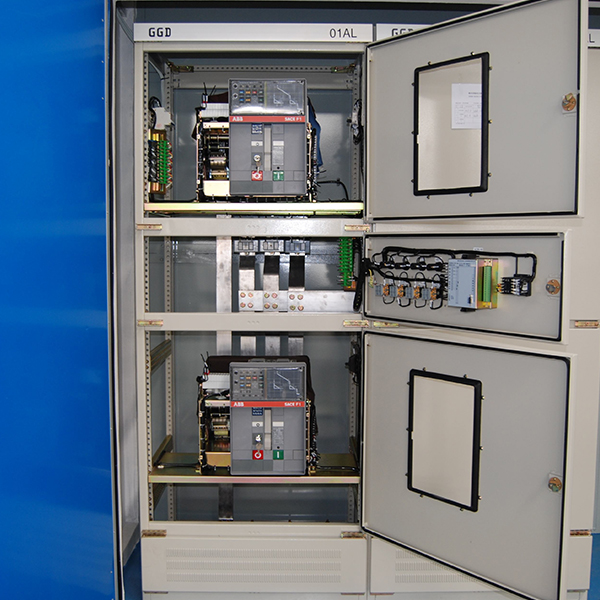

配电柜

产品属性

  • 所属分类:配电柜
  • 产品编号:1564804134
  • 浏览次数:0
  • 发布日期:2019-09-16
  • 产品概述
  • 性能特点
  • 技术参数

呼和浩特配电柜厂家总配电柜中的电器配置:在施工现场用电工程配电系统中,配电装置的电器配置应为基本供配电系统和基本保护系统相适应,工地的总配电柜更应如此,它应具备两种基本功能:正常接通与分断电路功能;过载、漏电保护功能。根据标准规定应在一级配电中装设漏电保护器,此漏电保护器还能起到过载、短路保护功能时。按标准与书籍介绍所示,现实中形成的模糊观念是:在总路、分路都可装漏电保护器,这样在现实中有许多地方的安监就要求在总路一定要装漏电保护器。可实际情况是,总路电流较大,所用电器体积也大,装总隔离开关后再装总漏电保护器,其柜内布局相当碍事,还有它的经常误动作会影响到其它分路断电,故它应装在各分路中较适合于实际使用情况,故一般采用图1b示的总配电电箱配置接线图,即采用在总进线上设置总隔离开关,在各分路上设置隔离开关,分路熔断器,再接分路漏电保护器后输出。这样,柜内的电器布置就成为如图3所示,从上至下安排,电源进线先进总隔离开关,下面是三相的相排,电源在此分路,各路的分隔离开关下是零排,再下是各分路漏电保护器,柜底下设置通地排,各分路电源在此后输出。说明一点,各分路隔离开关应采用带有熔断器式的隔离开关,能省去其安装位置。

总配电柜的尺寸规格:各电器元件,均是按实物尺寸大小摆放,其相互间均存有一定的手动空间,呼和浩特配电柜厂家使方便于安装维修,也利于散热,因此柜的高度一定是2200mm,才能适合此要求。柜的宽度可视需分路多少而定,若柜的一面装3个分路,可只需600mm(或800mm)宽;若分路多者,柜宽可达1400mm,柜的厚度一般定为600mm。该规格尺寸较合符实际。

总路电器选用:I总=382.33×1000/380×1.732 =580A,故进线总线路截面可选用4×240mm2的橡套铜芯电缆,内蒙古配电柜总路隔离开关可选用HD11-600型刀型三相开关,三相铜排宜采用宽40mm厚5mm的铜板,而零排和地排则采用宽30mm的铜板。

各分路的电器选用:各分路的电源开关宜采用HR型带熔断器式的隔离开关,据现行国产的电器产品的性能与质量,宜采用HR6型或HR17型较为优质,其允通电流量应根据该分路所用电功率选取。上述实例的总配电柜中分路,分为400A有2路,250A有2路,200A有2路,160A有2路,共8个分路,足可满足此中型工地需求。各分路的隔离开关后面接漏电保护器,满足标准要求的二级保护原理,其规格按此分路的电流容通量选取,选用时注意其额定动作时间应符合规定的要求。

施工现场“临电”12345定律:施工现场离不开用电,工程设备、施工机具、现场照明、电气安装等,都需要电能的支持。但是,电能在给人们带来方便的同时,也有很强的破坏力。因此,加强临时用电管理,按照规范用电,是保证施工安全的一个重要方面。施工现场临时用电系统,可以归纳为“12345”来理解和操作。

“1”是施工现场的一条电路:施工现场临时用电必须统一进行组织设计,有统一的临时用电施工方案,一个取电来源,一个临时用电施工、安装、维修、管理队伍。严禁私拉乱接线路,多头取电;严禁施工机械设备和照明各自独立取自不同的用电来源。

“2”是临时用电两级保护:《施工现场临时用电安全技术规范》要求,施工现场所有用电设备,除作保护接零外,呼和浩特配电柜厂家必须在设备负荷线的首端处设置漏电保护装置。同时规定,开关箱中必须装设漏电保护器。

“3”是三级配电:配电系统应设置总配电箱、分配电箱和开关箱。按照总配电箱——分配电箱——开关箱的送电顺序,形成完整的三级用(配)电系统。这样配电层次清楚,便于管理和查找故障。总配电箱要设在靠近电源的地区。分配电箱应装设在用电设备或负荷相对集中的地区。动力配电箱和照明配电箱通常应分别设置。配电箱、开关箱应装设在干燥、通风及常温的场所,要远离易受外来固体物撞击、强烈震动的场所,或者做环境防护。

“4”是电器装置的四个装设原则:每台用电设备必须设置各自专用的开关箱,开关箱内要设置专用的隔离开关和漏电保护器,不得同一个开关箱、内蒙古配电箱同一个开关电器直接控制两台以上用电设备。开关箱内必须装设漏电保护器。这就是规范要求中“一机、一箱、一闸、一漏”的四个装设原则。

“5”是五芯电缆:施工现场专用的中性点直接接地的电力系统中,必须实行TN-S三项五线制供电系统。电缆的型号和规格要采用五芯电缆。为了正确区分电缆导线中的相线、相序、零线、保护零线,防止发生误操作事故,导线的颜色要使用不同的安全色。L1(A)、L2(B)、L3(C)相序的颜色分别为黄、绿、红色;工作零线N为淡蓝色;保护零线PE为绿/黄双色线,在任何情况下都不准使用绿/黄双色线做负荷线。

总之,施工现场临时用电,要严格按照规范要求,采用TN-S三项五线制系统,实行三级配电两级保护,呼和浩特配电柜厂家做到“一机、一闸、一漏、一箱”,消除事故隐患,切实保证施工安全。
