这才是行内人的标准:内蒙古配电柜​接线规范~

2019-11-01

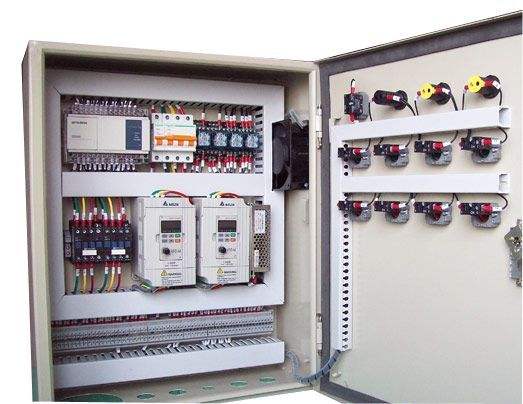

这才是行内人的标准:内蒙古配电柜接线规范~电力作业人员都知道,配电柜导线的连接在电工的工作中占有很大的比重,大部分的电工师傅接线都有相对的规范,几乎都是以实现电气控制功能为主体而进行的接线,可是回头看看,电工配电柜的接线也是有一定的标准和规范的。

一,配电柜导线连接注意事项:首先就是要保证导线的截面能够承载正常的工作电流, 同于柜内元件的损耗发热, 使得温度要比柜外高的特点留足余量。对于控制电路的导线连接也要考虑其在特殊条件下对抗拉强度的要求。控制柜的柜门上都有按钮等元件,就使得柜门上备用线的放置就极其必要。因为在现场针对实际工况而修改和增加电路是有极大可能性的, 而柜门上的线束通常是使用缠绕管保护, 呼和浩特配电柜厂家就使得在现场对柜门上元件增加导线的情况就显得特别的麻烦。所以备用线的颜色也是非常显眼的黄色, 这样对柜内修改增加过的回路 也会一目了然。控制线路的接线线端处理必须使用专用铜接头和与其匹配的标准压接工具。 在厂家中发现其控制线路线端的处理竟然使用斜口钳的刃部进行剪切式压接或 使用其他钳具的受力平面进行平面挤压式压接。但使用这些方法的问题就是:每个线端接头的压接质量都会随着接线人员本身的握力, 接线人员手腕的疲劳程度而起很大的变化。握力过大会使铜接头和铜线一起被剪断。如果握力小一些, 就只能保证铜接头暂时不和铜线分家, 可是在一般的检查时这些问题根本不会被发现, 就会给本身就很复杂的现场维修带来更多的“试题”。内蒙古配电柜自然的也就谈不上对产品质量的保证。

二,配电柜导线连接的标准:配电板绝缘导线的最小截面积应为 1.0mm²,对于低电平的电子电路允许采用截面积小于 1.0mm²的导线(但不得小于电子设备制造厂对安装导线截面的要求)。截面积不大于 8mm²时,其弯曲半径应大于其外径的 3倍。配电板面板等活动部分的过渡导线,应有足够的可绕性。连接导线的绝缘应是耐潮、耐霉及滞燃的,其绝缘电压等级为:线路工作电压小于或等于 100V 时,绝缘电压等级应大于或等于 250V ;线路 工作电压大于 100V 小于或等于 450V 时,绝缘电压等级应大于或等于 500V 。导线应严格按照图纸,正确地接到指定的接线柱上。接线应排列整齐、清晰、美观,导线绝缘良好、无损伤。外部接线不得使电器内部受到额外应力。接线应按接线端头标志进行。连接电源指示灯导线线径为 1.5mm2。进入断路器和漏电开关的单回路线径最小为 1.5mm2。单主电路线径最小为 1.5mm2。开关跨接线路最小线径 2.5mm2。进入变压器初级绕组最小线径为 1.5mm2。控制线路电源跨接线最小线径为 1.5mm2。控制线路最小线径为 1.0mm2。面板控制回路至底板接线最小线径为 1mm2。

电压表导线连接导线用 1.5mm2。电流互感器导线连接线用 1.5mm2。面板备用线用 1.0mm2黄色导线。柜内照明用线 1.0mm2。面板至底板的控制线用多芯型软线。底板接线用软硬线。特殊情况:PLC 、 x41、 y41等接插件可用 0.3mm2。当面板及柜内空间狭小时可用,但必须经负责人同意。

配电柜前(后)通道宽度(m)括号内的数字为有困难时(如受建筑平面限制,通道内墙面有凹凸的柱子或暖气片等)的最小宽度。配电柜安装在震动场所时应采取防震措施。配电柜本体及柜内设备与各构件间连接应牢固。内蒙古配电柜柜本体应有明显、可靠的接地装置,装有电器的可开启的柜门应用软导线与接地的金属构架做可靠的连接。成套柜装有供携带式接地线使用的固定设施(手车式配电柜除外)。配电柜的漆层应完整,无损伤,固定电器的支架均应刷漆。安装于同一室内且经常监视的柜,其颜色应协调一致。

槽钢基础做法:根据设计要求找出配电柜基础的尺寸,并测量出槽钢框架的尺寸。先进行槽钢的调直找正后焊接成框架,再根据配电柜固定螺栓的间距钻出固定孔。框架加工完毕后,配合土建安装于沟边两侧,安装时用水平尺、小线找平直,再固定牢固,基础型钢应将地线焊接好,保证接地可靠。基础槽钢框架安装前应除锈刷防锈漆。槽钢顶部应高出地面 10 ㎜(手车式成套柜除外)。

混凝土基础台做法:根据设计图要求找配电柜基础安装尺寸,配合土建测出地脚螺栓的位置尺寸,准确地将地脚螺栓埋好,或将固定孔洞预留好,待基础台砌好后,再埋设地脚螺栓,混凝土基础台应高出地面 50 ㎜以上。配电柜安装前检查:应首先查对配电柜的型号是否正确,配件是否齐全、规格是否符合设计要求,柜的排列顺序是否正确。柜体油酸层应完好无损,多台柜应颜色一致。柜内配线应无接头,导线绝缘耐压应在 500V 以上。应采用截面不小于 1.5mm2 的铜芯导线,但差动保护电流回路导线截 面不应小于 2.5mm2。柜内配线应排列整齐,绑扎成束,但绑扎不宜采用金属材料。柜内二次配线应有编号,且字迹清晰,不易退色。全部配线压头应紧密牢固,不损伤线芯,内蒙古配电箱多股导线压头应使用压线端子,多股软铜线压接时应刷锡。柜所有开关应启闭灵活,接触紧密,并在下侧标明控制回路及容量。柜所使用的机螺丝、垫圈等均应是镀锌件。基础槽钢件应刷好防锈漆及油漆。所有接线端子与电器设备连接时,均应加垫圈和防松弹簧垫圈。配电柜安装方法:安装配电柜时,用滚杠、撬棍徐徐就位。安装多台柜时,应在沟上垫好脚手板,从一端开始,逐台就位,穿上螺栓拧牢。然后拉线找平直,高低差可用钢垫片垫于螺栓处找平,柜与柜间螺丝连接牢固,各柜连接紧密无明显缝隙,内蒙古配电柜垂直误差每米不大于1.5㎜,水平误差每米不大于 1㎜,但总误差不大于 5㎜,柜面连接横平竖直。
